产品概述
CWB型磁力驱动旋涡泵简称磁力旋涡泵是将永磁联轴器的工作原理应用于磁力泵，设计合理、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点。
磁力泵静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
使用范围
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构。国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。

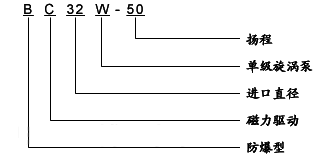

型号意义

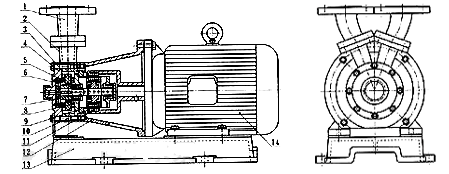

结构说明
|
1 进出口接管 |
4 泵盖组件 |
7 轴 |
10 内磁组件 |
13 底板 |
|
2 泵壳 |
5 叶轮 |
8 止推环 |
11 外磁组件 |
14 电机 |
|
3 密封垫 |
6 轴承 |
9 隔离套 |
12 联接架 |
| 性能参数
|
型号 |
流量（m3/h） |
扬程(m) |
转速(rpm) |
电机功率(kw) |
效率η(%) |
允许吸上高度(m) |
叶轮直径(mm) |
重量kg |
|
CWB20-20 |
0.72 |
20 |
2900 |
0.75 |
22 |
6 |
65 |
26 |
|
CWB20-40 |
0.72 |
40 |
2900 |
1.1 |
18 |
6 |
90 |
32 |
|
CWB20-65 |
0.72 |
65 |
2900 |
2.2 |
15 |
6 |
105 |
36 |
|
CWB25-25 |
1.44 |
25 |
2900 |
1.1 |
26 |
5 |
75 |
28 |
|
CWB25-40 |
1.44 |
40 |
2900 |
1.5 |
24 |
5 |
90 |
40 |
|
CWB25-75 |
1.44 |
75 |
2900 |
4 |
20 |
5 |
110 |
55 |
|
CWB32-30 |
2.88 |
30 |
2900 |
2.2 |
28 |
5 |
90 |
38 |
|
CWB32-50 |
2.88 |
50 |
2900 |
3 |
26 |
5 |
100 |
52 |
|
CWB32-75 |
2.88 |
75 |
2900 |
7.5 |
22 |
5 |
120 |
76 |
|
CWB32-120 |
2.88 |
120 |
2900 |
11 |
18 |
4.5 |
140 |
95 |
|
CWB40-40 |
5.4 |
40 |
2900 |
4 |
30 |
4 |
100 |
70 |
|
CWB40-90 |
5.4 |
90 |
2900 |
11 |
26 |
3.5 |
130 |
105 |
|
CWB50-45 |
9 |
45 |
2900 |
7.5 |
30 |
4 |
110 |
92 |
|
CWB65-50 |
14.4 |
50 |
2900 |
15 |
35 |
3.5 |
120 |
158 |
|
型号 |
流量（m3/h） |
扬程（m） |
电机功率（kW） |
|
CW15-30 |
0.36 |
30 |
0.75 |
|
CW15-50 |
50 |
1.10 |
|
CW20-50 |
0.72 |
50 |
1.10 |
|
CW20-65 |
65 |
1.50 |
|
CW25-50 |
1.44 |
50 |
1.50 |
|
CW25-70 |
70 |
2.20 |
|
CW32-50 |
2.88 |
50 |
3.00 |
|
CW32-75 |
75 |
4.00 |
|
CW32-120 |
120 |
7.50 |
|
CW40-40 |
5.4 |
40 |
4.00 |
|
CW40-90 |
90 |
7.50 |
|
CW40-150 |
150 |
11.0 |
|
CW50-120 |
9.0 |
120 |
15.0 |
|
CW50-180 |
180 |
18.5 |
|
CW65-150 |
14.4 |
150 |
22.0 |
|
CW65-210 |
210 |
30.0 |
|
