磁力泵系列>>ZCQ型自吸磁力泵

产品概述

    ZCQ型自吸式是在CQ型磁力泵的基础上改进而成功的产品,该泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石器等材料制造,即有CQ型磁力驱动泵的功能,又集自吸于一身,不需低阀和引灌水、自吸高度4

使用范围

    该泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

型号意义

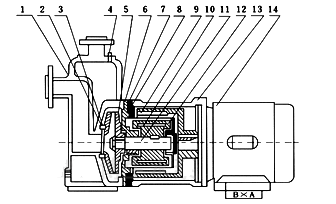

结构说明

1.泵体

5.叶轮

9.外磁钢总成

13.联接架

2.静环

6.密封圈

10.内磁钢总成

14.电机

3.动环

7.隔板

11.泵轴



4.加水螺栓

8.隔离层

12.轴套



性能参数





口径

扬程m

流量L/min

电机功率KW

转速r/min

电压V

自吸性能m/3

进口mm

出口mm

ZCQ20-12-110

20

12

12

50

0.37

2900

380

4

ZCQ25-20-115

25

20

15

110

1.1

2900

380

4

ZCQ32-25-115

32

25

15

110

1.1

2900

380

4

ZCQ32-25-145

32

25

25

110

1.1

2900

380

4

ZCQ40-32-132

40

32

20

180

2.2

2900

380

4

ZCQ40-32-160

40

32

32

200

4

2900

380

4

ZCQ50-40-145

50

40

25

240

4

2900

380

4

ZCQ50-40-160

50

40

32

220

4

2900

380

4

ZCQ50-40-200

50

40

50

130

5.5

2900

380

4

ZCQ65-50-145

65

50

25

280

5.5

2900

380

4

ZCQ65-50-160

65

50

32

450

7.5

2900

380

4

ZCQ80-65-125

80

65

20

835

7.5

2900

380

4

ZCQ80-65-160

80

65

32

835

11

2900

380

4

ZCQ80-65-200

80

65

50

835

15

2900

380

4

ZCQ100-80-160

100

80

32

1000

15

2900

380

4

ZCQ100-80-200

100

80

50

1000

18.5

2900

380

4

注:泵体材质不锈钢(1Cr18Ni9Ti)
